Os routers e gateways da Teltonika possuem entradas e saídas digitais em maior ou menor número e tipo, dependendo do modelo. Normalmente usamos as entradas para conectar aos contatos de sinalização de alarme de algum outro dispositivo e assim sensar seu estado e enviar algum tipo de notificação através de SMS ou email. De forma análoga, podemos usar as saídas digitais ou contatos secos para notificar algum alarme a algum dispositivo conectado ou até mesmo para realizar um reset desse dispositivo de forma remota.

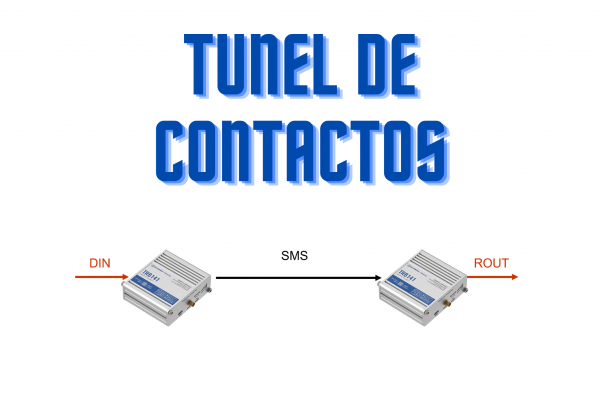

Neste artigo, vamos detalhar um caso particular do uso dessas entradas e saídas conhecido como túnel de contatos. Tal como mostrado na figura a seguir, o equipamento conectado na parte esquerda, que chamaremos de emissor (porque envia a ordem ao outro equipamento), sensa uma entrada digital e, ao haver uma mudança de estado, envia um SMS ao equipamento da direita ou receptor (porque recebe a ordem do emissor). Este equipamento, ao receber o SMS, aciona uma saída digital.
Configuração do emissor
Para configurar o roteador emissor para enviar um SMS em caso de mudança de nível de uma entrada, usaremos o IO Juggler. Primeiramente, criaremos uma ação na segunda aba (Ações). Daremos um nome indicativo (DIN1_UP) para notificar a mudança de 0 para 1 da entrada (transição ascendente) e escreveremos o texto do SMS como “DIN!_UP” e configuraremos o número de telefone do extremo receptor.
Faremos exatamente a mesma coisa criando uma segunda ação do tipo SMS com o texto DIN1_DOWN para poder codificar o SMS para o flanco ascendente de 1 a 0 da mesma entrada digital.
A seguir, na aba Geral, ativaremos o IO Juggler e criaremos duas lógicas ou regras, uma para a borda ascendente e outra para a borda descendente. Para isso, selecionaremos a entrada no menu suspenso na parte inferior (o número de entradas exibidas dependerá do modelo do dispositivo) e clicaremos no botão Adicionar. Em seguida, configuraremos o trigger ‘Crescente’, ‘Decrescente’ ou ‘Ambos’ e adicionaremos a ação das previamente criadas.
Faremos o mesmo para a lógica do flanco descendente, ficando ao final a lista de lógicas como mostrado na figura a seguir.
Com isso, já finalizamos a configuração do emissor criando duas regras para o envio de duas mensagens SMS diferentes correspondentes aos gatilhos dos flancos de subida e descida da entrada digital.
Configuração do receptor
No extremo receptor, precisamos configurar duas ações associadas a mensagens SMS recebidas. Para isso, iremos ao menu Serviços – Utilidades móveis – Utilidades SMS e criaremos duas novas entradas. Para facilitar, daremos os nomes DIN1_UP e DIN1_DOWN e serão do tipo Mudar estado I/O. No primeiro caso, o estado da saída deverá ser Alto e no segundo Baixo. Também selecionaremos no campo I/O a saída digital que queremos acionar. Como no caso das entradas do receptor, as opções do menu suspenso dependerão do modelo do dispositivo.
Na aba Autorização podemos selecionar o tipo de autorização. Se quisermos incluir a senha do servidor web do roteador receptor, como mostrado na figura anterior, teremos que adicioná-la aos textos DIN1_UP e DIN1_DOWN das ações criadas no extremo emissor. Também podemos optar por remover a autorização pela senha e, como filtro para evitar acessos indevidos, definir o número do extremo emissor como o único que pode realizar a ação..
